大功率直流穩壓電源的主回路電路

作者：admin   發布日期：2015-04-06 19:24   信息來源：http://www.www.pcmenaggio.com

為了減少大功率直流穩壓電源對電網的干擾，特別是減少整流裝置高次諧波對電網的影響，系統主電路采用晶閘管三相全

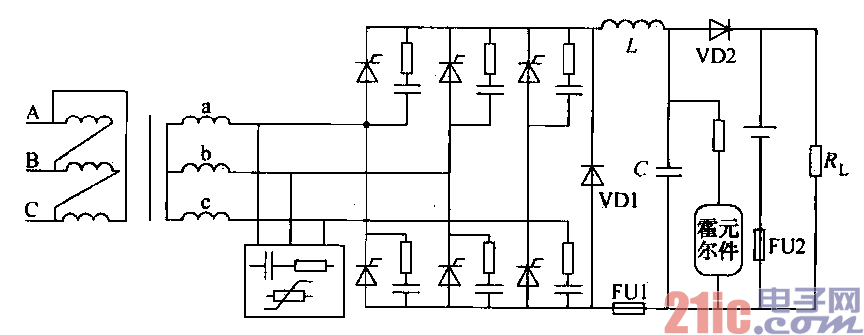

控整流電路，輸出采用r型濾波器，主電路如圖12-3J所示。三相全控橋式整流電路與三相半波整流電路
相比，輸出整流電壓提高一倍，輸出電壓脈動較小，變壓器的利用率高，且無直流磁化問題。由于三相橋
式整流電路控制快速性好，因而在大容量負載供電、電力拖動控制等方面獲得廣泛的應用。
    在設計大功率直流穩壓電源過程中，采用了理論分析和工程算法相結合的方法。這里對各個環節的原理、作用和計算加以簡單的說明。
