模擬PV光伏逆變器測試老化電源

產品名稱：模擬PV光伏逆變器測試老化電源

產品類別：光伏新能源行業

在線咨詢：

聯系電話：15169197576

工作時間：周一至周五 早上9:00-下午5:30

產品詳情

一、 產品概述

1. 產品簡介

NHWY-PV系列光伏逆變器專用老化電源，是根據太陽能光伏產業需要而研制開發的專為老化光伏逆變器的一種直流電源產品，適用于太陽能并網逆變器、光伏逆變器的調試老化環節。
該系列電源具有恒壓、恒流模式輸出，可自動交叉變換，輸出特性采用高速CPU 控制，內置程序模擬光伏組件的PV曲線特性，匹配光伏逆變器MPPT的控制特性和完善的保護功能。本電源還增加了恒壓值、恒流值、過壓保護值的預設定和查看功能。本系列產品還是一種理想的直流穩壓電源，也可廣泛用于工廠、學校、研究所、實驗室及國民經濟各部門。
規格范圍: 輸出功率范圍：1KW-480KW
輸出電壓：0-100V，0-300V，0-600V，0-1000V輸出電流：最高達1200A

2. 產品特點

■ 輸出特性采用高速CPU 控制，內置程序模擬光伏組件的PV曲線特性
■ 采用自主知識產權的寬范圍ZVZCS軟開關變換技術，效率高，可靠性高
■ 電源模塊化設計，具有N+m并聯冗余結構，大大降低故障率，穩定性好
■ 具有高精度電壓，電流測量，四位LED顯示
■ 簡易的數字鍵盤及功能按鈕操作
■ 具有輸入缺相、輸入過欠壓、輸出過壓、過功率、過溫、短路保護功能
■ 具有恒壓、恒流模式輸出，可自動交叉變換，匹配光伏逆變器MPPT的控制特性
■ 標配上位機軟件，提供豐富的擴展功能

二、 技術指標

1. 性能指標

型號 NHWY-PV系列
 輸入供電體制 三相輸入型
輸出外特性 恒電壓CV & 恒電流 CC
工作方式 PWM 開關型
輸入 相數 三相 3Φ4W+ PE
輸入電壓范圍 單相220V±15% 或三相380V/400V±15%
頻率 47-63HZ
功率因數 > 0. 9
浪涌電流 無，軟啟動
輸出 輸出電壓 輸出電流
0-300VDC 20A 40A 60A 80A 100A
0-600VDC 10A 20A 30A 40A 50A
0-800VDC 7.5A 15A 22.5A 30A 37.5A
0-1000VDC 6 A 12A 18A 24A 30A
輸出功率 6KW 12KW 18KW 24KW 30KW
效率 > 88%（標準交流輸入、滿載）
電源調整率 ＜±0.2%  @ FS
負載調整率 ＜ 1% @ FS
負載瞬變恢復時間 ＜5mS
電流精度 ≤±0.5%（讀數+量程）
紋波 <0.8% @FS (滿載)
過流 最大電流截流，最大功率控制。
數字顯示 電壓表測量精度 4位半LED顯示  規格:0.5%@FS + 5digit
電壓表解析度 Vo ＜1000V :0.1V    Vo ≥1000V :1V
電流表測量精度 4位半LED顯示  規格:0.5%@FS + 5digit
電流表解析度 輸出100A＞Io≥10A: 0.01A
輸出1000A＞Io≥100A: 0.1A     輸出Io≥1000A: 1A
工作條件 溫度 儲存溫度:-15℃~+50℃   工作溫度: -10℃～+40℃
相對濕度 ≤95％（無凝露）
防護等級 IP20
大氣壓力 80～106KPc（海拔2000m以下）
噪聲 < 65 dB @ 1 米
保護 輸入缺相保護，輸入過壓保護，輸入欠壓保護，輸出過壓保護，輸出過流保護，短路保護，過熱保護
冷卻裝置 強制風扇冷卻
通訊接口 RS232/RS485/信號干接點提供相應的通訊協議


2. 技術優勢

濟南能華公司專業致力于基于高頻軟開關技術的大功率程控直流穩壓電源的研發和生產，經過多年的研制和經驗的累積，率先使用具有國際先進水平的全負載范圍實現ZVZCS軟開關技術的直流電源商業化，電源具有極高的可靠性，技術達到國際先進水平，深得用戶的信賴和認可。我公司程控直流穩壓電源具有以下突出的優勢：
性能高 — 好用
該直流電源采用峰值電流控制和使用寬頻、高增益，低雜音OPAMP，所以在急劇變化的負載下，動態響應快，輸出穩壓精度高。同時輸出配備多級濾波器，EMI／EMC滿足EN61000-6-3，EN61000-6-1，輸出紋波低。
可靠性高 — 省心
主要部件采用進口元器件，德國西門子原裝IGBT模塊，美國UNITRODE公司控制芯片，先進成熟的軟開關技術和完善的保護電路（短路保護、限流保護、過熱保護、過壓保護、過流保護）保證IGBT可靠工作。而其他廠家大功率直流電源大多選用硬開關和可控硅控制。
效率高 — 省錢
具有國際先進水平的ZVZCS軟開關技術使電源高效率，低噪聲，高可靠性；整機效率高于85%；而國內其他廠家的大功率直流穩壓電源幾乎停留在硬開關和可控硅相控整流穩壓技術上，效率極低，可靠性差。用我們的直流電源可以為用戶每年節省不菲的電費。
功率密度高 — 省空間
由于采用先進的軟開關變換技術，品質高，體積小，重量輕，高功率密度，省空間。
開關頻率高 — 安靜
由于該設備的開關頻率都在24kHz以上，超出人耳的聽覺范圍，沒有令人心煩的噪聲。同時采用先進的靜噪技術,創(chuàng )造安靜舒適的工作環境。


三、 產品資料

1. 操作界面

控制界面



序號 名稱 功能
① 8位數字 LED 顯示屏 顯示電源的工作參數和輸出電壓，電流值
② 指示燈 顯示電源的操作模式及當前工作狀態
③ 功能按鍵 見功能按鍵說明
④ 手動調壓 在手動狀態下，調整旋鈕可以連續調整輸出電壓
⑤ 程控/手動切換開關 為了便于連續調整，我們增設了手動調壓功能

功能按鍵說明

【啟動】 啟動電源的輸出
【停止】 停止電源的輸出
【設定】 設定當前的現實數據，再次按下將保存數據。
【取消/消聲】 撤銷參數設定，停止聲音報警
【增大】 顯示狀態進行顯示參數選擇、設定過程中增大數據。
【減小】 顯示狀態進行顯示參數選擇、設定過程中減小數據。
【左移】 設定過程中移動設定位
【右移】 設定過程中移動設定位


系統參量說明
所有參量均在下表定義，下表中的變量均可以查看、修改，也可以通過上位機軟件查看、修改。


1． 接通電源，顯示輸出電壓、電流。
2． 通過按“增大”、“減小”鍵可以查看下表所示的信息。
3． 按 “設定”鍵，進入設定狀態。參數可設定時數據閃爍。
4． 參數閃爍時可以通過“左移”、“右移”、“增大”、“減小”鍵可以修改數據。
5． 修改數據后，再次按下“設定”鍵，該參數被保存，同時退出設定狀態。修改參數后，按下“取
    消”鍵，參數恢復設定前的數值。

順序 標志 參數名稱 單位 可更
改性		 備注
1 200.0  10.00 當前電壓電流顯示   否 顯示值
2 UO 當前電壓 V 否 顯示值
3 IO 當前電流 A 否 顯示值
4 PO 當前功率 W 否 顯示值
5 USET 電壓設定 V 是 恒壓設定值
6 ASEt 電流設定 A 是 恒流設定值
7 PSEt 功率設定 A 是 恒流設定值
8 IPST 恒流、恒功率設定   是 0：恒壓恒流控制
1：恒功率控制
2：光伏模式
9 SCEN 短路保護控制   是 1：短路保護
0：短路不保護
10 SrUn 上電自運行 V 是 1可以自運行
11 Addr 通訊地址 -- 是 0~254
12 OUP 過壓設定 V 是 保護門限設定



2.工作模式

       NHWY-PV系列直流電源，正常使用時可由使用者依據設恒壓與電流值及負載值的關系，來選擇工作于恒壓模式或恒流模式，帶光伏逆變器時，具有模擬太陽能電池板的I/V曲線的光伏模式。
NHWY-PV系列直流電源供給的一般操作，系指電源在最大滿額值下，使用恒壓或恒流模式操作。因恒壓模式與恒流模式為互補而非共存，故使用者在使用前，應先判斷負載大小，使用性質和使用模式，再決定所需設定的電壓或電流值。
單純的恒壓型直流電源是指電源提供穩定的直流電壓輸出，且電流值在一定的相對變化量?jì)龋?nbsp;即當負載改變而導致輸出電流變化時，輸出電壓仍應維持相同的電壓值。單純的恒流型直流電源是指電源提供穩定的直流電流輸出，且電流值在一定的相對變化量?jì)�；即當負載改變而導致輸出電壓變化時，輸出電流仍應維持相同的電流值。
而恒壓/恒流模式的直流電源，其工作模式端視負載狀況而定。其輸出特性如下圖所示。由圖中可知，當實際負載值大于設定負載值時，電源工作于恒壓模式；而當實際負載值小于設定負載值時，電源工作于恒流模式。
光伏逆變器測試電源

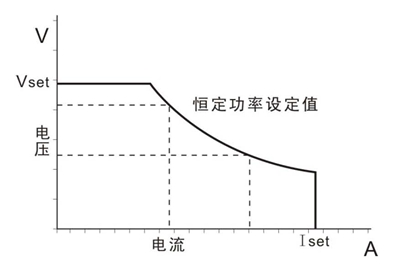

恒壓與恒流輸出特性與恒定功率值特性

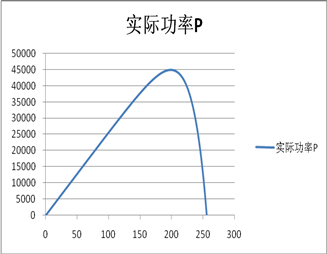

          光伏模式： 高速mcu控制程序模擬太陽能電池板的輸出特性
光伏逆變器測試電源

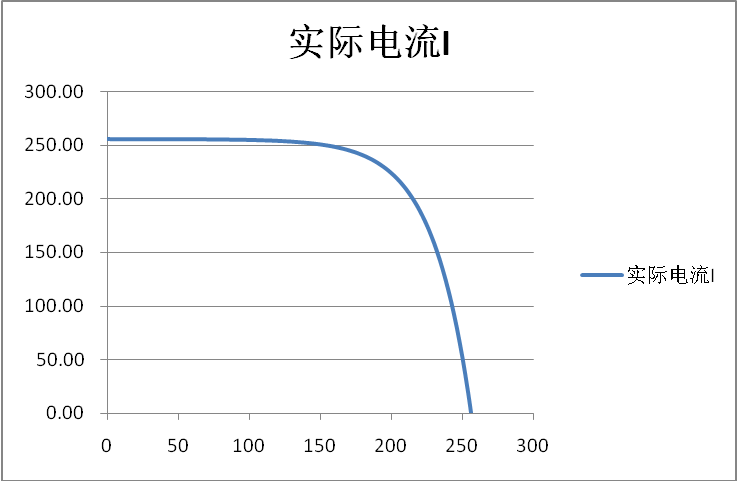

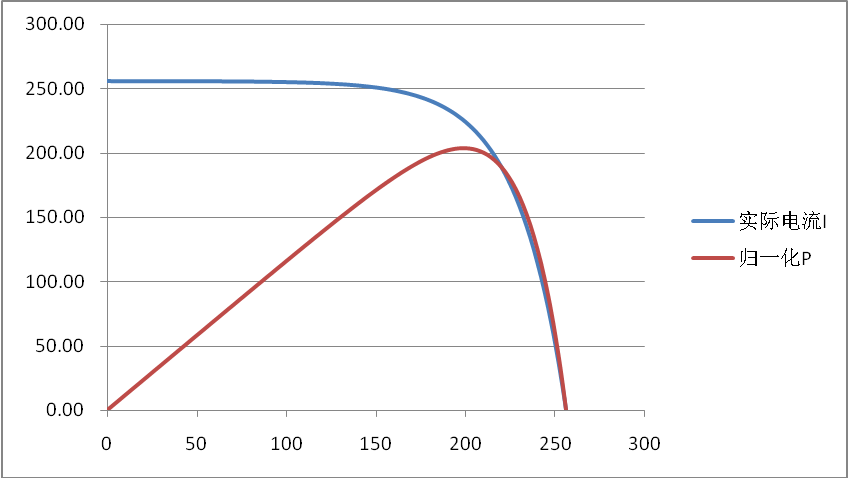

                                            模擬太陽能電池板的I/V曲線
光伏逆變器測試電源

光伏逆變器測試電源

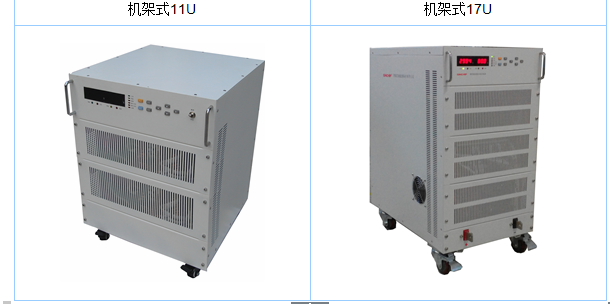

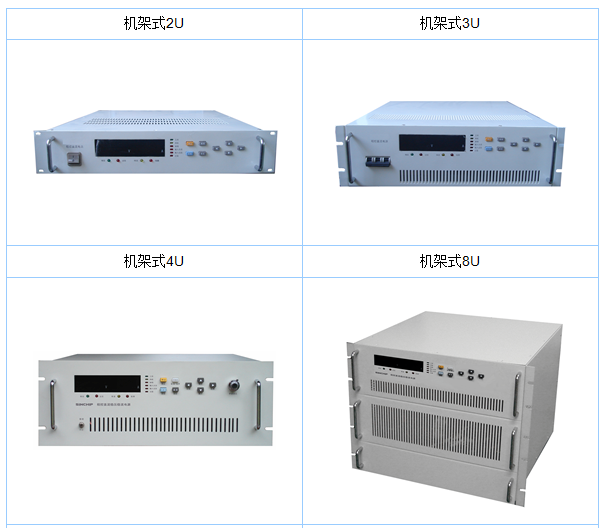

四、產品外觀
   光伏逆變器測試電源光伏逆變器測試電源
