一、概述
270V航空直流電源是我公司專門為新一代戰機及機載設備供電而設計制造的高壓直流電源；產品規格具備從50A～500A多個不同等級，滿足不同需求的應用場合。最大的特點在于電源采用模塊化設計，可冗余輸出供電，提高供電可靠性。采用電壓模式PWM控制和IPM高頻全橋變換技術，動態響應快，過流能力強，輸出紋波低。具有體積小，重量輕，噪聲低，效率高，操作簡單等優點。本產品符合國軍標GJB 181A-2003《飛機供電特性》、GJB 572-88《飛機地面電源供電特性及一般要求》以及民用航空行業標準MH/T 6018-1999《地面靜態電源》的要求。

二、 執行標準
        GB/T3859.1-1993  半導體變流器基本要求的規定
        GB/T3859.2-1993  半導體變流器應用導則
        GJB181A-2003     飛機供電特性
        GB/T13422-1992   半導體電力變流器電氣試驗方法
        GJB151A-1997     軍用設備和分系統電磁發射和敏感度要求
        GJB152A-1997     軍用設備和分系統電磁發射和敏感度測量
        GB/T13384-1992   機電產品包裝通用技術條件
        GB4208-1993      外殼防護等級（IP）代碼
        HB6184           飛機地面電源連接器
        ISO6858          飛機地面支援電源一般要求

三、產品特點
        1. 輸出具有截流功能；
        2. 可選配飛機閉鎖供電控制功能；
        3. 電纜壓降自動補償功能，解決因線纜過長造成的負載端電壓下降問題；
        4. 模塊化設計，靈活多變的組合方式，提高市場的快速響應能力；
        5. 軟硬件結合的獨立保護設計，確保用電設備完好及操作人員安全；
        6. 獨有故障診斷功能，大幅度縮短電源維護時間；
        7. 所有電路板均為自行設計、研制，通過各種環境應力試驗；
        8. 智能化操作顯示面板，具有故障類型判斷和指示功能；
 四、主要用途：
       新型軍機和機載設備供電；
       飛機外場檢修和維護；
       飛機模擬測試；
       航空航天、車輛艦船等國防場所特種直流測試和供電；
       其它一切需要使用直流電源的場合。
五、技術參數

輸入電源		三相四線制 380V±10%  50Hz/60Hz±5Hz
輸 出 電 源	電壓	270VDC，可調電壓：DC230V~310V
	電流	Imax=50A~200A，可調電流：30%~105% Imax
	直流畸變系數	≤0.0037（阻性負載）
	電壓允許誤差	±1%
	顯示電壓表	四位數字電壓表，分辨力0.1V
	顯示電流表	三位半數字電壓表，分辨力0.1A
過載能力		最大限流值約為105%額定電流值
自動保護功能		輸出過壓、過流、模塊過熱及短路
源電壓效應		≤0.5%
負載效應		≤1%
整機效率		≤85%
可聞噪聲		≤65dB
絕緣測試		DC500V,輸出對外殼≥7M
耐壓測試		輸入對外殼AC1500V/1分鐘無飛弧擊穿現象
工作環境		溫度：-10℃～40℃；濕度：10～90%（非凝結狀態）

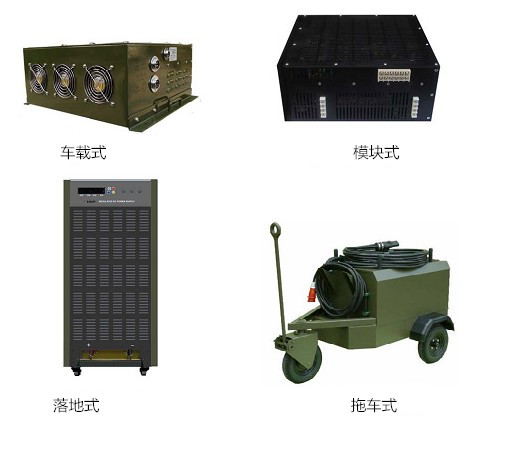

六、型號規格

型號	規格
NHZDY270-10	DC270V 10A
NHZDY270-30	DC270V 30A
NHZDY270-50	DC270V 50A
NHZDY270-100	DC270V 100A
NHZDY270-150	DC270V 150A
NHZDY270-200	DC270V 200A
NHZDY28-300	DC270V 300A
NHZDY270-500	DC270V 500A
NHZDY270-1000	DC270V 1000A
NHZDY270-1500	DC270V 1500A
NHZDY270-2000	DC270V 2000A
