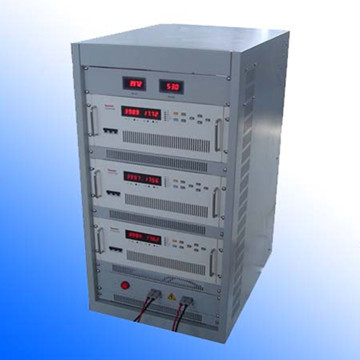

計算機程控直流穩壓電源

您當前所在的位置：主頁 > 產品中心 > 直流電源 > 程控直流穩壓電源 >

產品名稱：計算機程控直流穩壓電源

產品類別：程控直流穩壓電源

在線咨詢：

聯系電話：15169197576

工作時間：周一至周五早上9:00-下午5:30

產品詳情

能華電源-專業的電源方案提供商

主要參數

商品信息

貨號：NHWY-S系列

品牌：能華（NONVA)

輸入：AC220V/AC380V;50/60HZ

輸出：DC0-1000V 0-12KA內任選

用途：需要直流場所的設備供電

電路結構：ZVZCS（全橋移向軟開關）

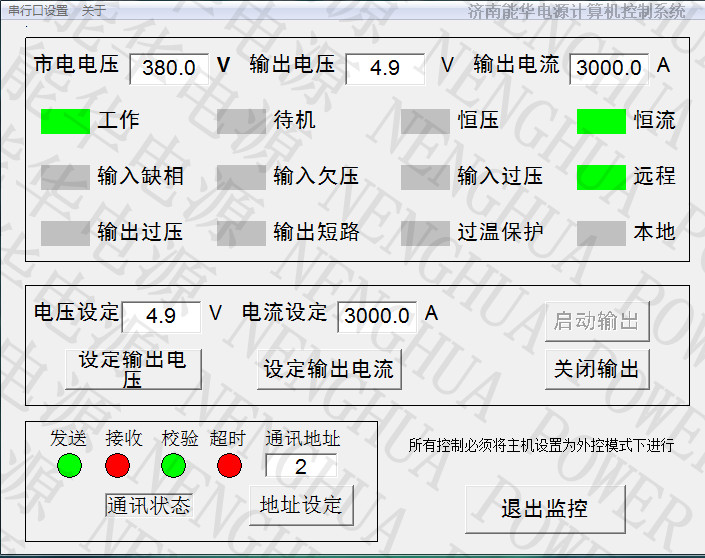

智能化：標配RS232/RS485通信接口，配上位機軟件，提供豐富的擴展功能，實時監控校準電源參數。

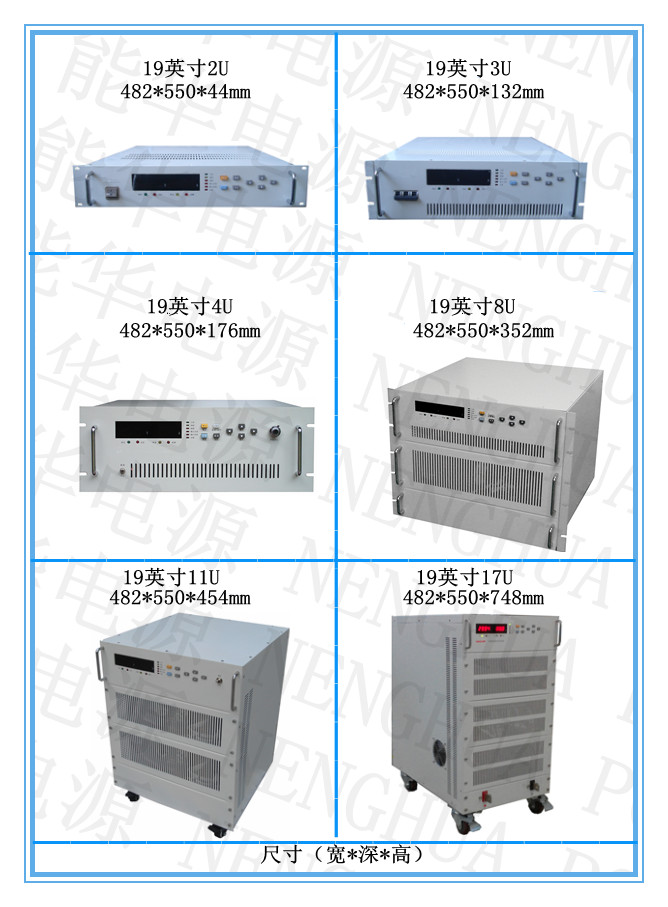

外觀：19英寸U型機架式

顏色：白

商品描述

NHWY-S系列程控直流電源具有恒壓、恒流模式輸出，可自動交叉變換。本電源還增加了恒壓值、恒流值、過壓保護值的預設定和查看功能。本系列產品還是一種理想的直流穩壓電源，也可廣泛用于工廠、學校、研究所、實驗室及國民經濟各部門。面板采用按鍵式操作，程控功能可以通過RS485或RS232數據連接計算機進行智能控制，并配有上位機監控軟件。也可以通過0-5V、0-10V或4-20mA等PLC模擬信號控制電源的輸出。

產品應用


新能源行業	電機、線圈、電動工具、控制器	LED、LCD、顯示器、燈具、元器件
光伏逆變器測試老化	各種直流驅動產品供電檢測老化	各種燈具、顯示器測試老化


汽車電器	鐵路機車	軍事航天
汽車空調、馬達、控制器、音響測試	鐵路軌道交通設備供電檢修	航空航天、軍事設備供電及檢修


實驗室	電化學	老化機房
實驗室各種試驗測試	電鍍、電解、污水處理、電滲析	各種電子產品老化


電力通信	充放電管理	地質勘探
電力及通信設備供電試驗	各種蓄電池充放電管理	物探、礦產資源開采

產品優勢

		數字化


		主要部件采用進口元器件，德國西門子原裝IGBT模塊，美國UNITRODE公司控制芯片，先進成熟的軟開關技術和完善的保護電路；

先進電路


具有國際先進水平的ZVZCS移相全橋軟開關技術使電源高效率，低噪聲，高可靠性；整機效率高；

		N+M冗余


		電源模塊化設計，具有N+m并聯冗余結構，大大降低故障率，穩定性好；

豐富的控制界面


標配上位機軟件，提供豐富的擴展功能；RS232/RS485/信號干接點提供相應的通訊協議；

		更多保護使用無憂


		具有輸入缺相、輸入過欠壓、輸出過壓、過功率、過溫、短路保護功能；

超長質保售后無憂


產品質保3年，全國各地設有維修售后服務處；

品質保證


來料檢驗	精準調試	出廠老化
所有來料再檢	電路精準調試	24小時出廠老化

詳細說明

技術參數

1. 產品簡介

規格范圍: 輸出功率范圍：1KW-480KW

輸出電壓：0-100V，0-300V，0-600V，0-1000V輸出電流：最高達12000A內可選

2. 產品特點

■ 輸出特性采用高速CPU 控制；

■19英寸標準U型機箱；

■ 采用自主知識產權的寬范圍ZVZCS軟開關變換技術，效率高，可靠性高；

■ 電源模塊化設計，具有N+m并聯冗余結構，大大降低故障率，穩定性好；

■ 具有高精度電壓，電流測量，四位LED顯示；

■ 高精度、低紋波、噪聲低、響應時間快；

■ 預設過壓保護值、過流保護值；

■ 簡易的數字鍵盤及功能按鈕操作，操作便捷；

■ 具有輸入缺相、輸入過欠壓、輸出過壓、過功率、過溫、短路保護功能；

■ 具有恒壓、恒流模式輸出，可自動交叉變換；

■標配RS485/RS232/GPIB等通信接口，標準Modhus-RTU通信協議；

■ 標配上位機軟件，提供豐富的擴展功能；

■支持遠端電壓補償，減少線路壓降損耗；

3.技術參數

型號		NHWY-S系列
輸入供電體制		單相220V/三相380V;頻率：50/60/400HZ
輸出外特性		恒電壓CV & 恒電流 CC& 恒功率CP
工作方式		PWM 開關型
輸入	相數	單相2Φ2W+ PE/三相 3Φ4W+ PE
	輸入電壓范圍	單相220V±15% 或三相380V/400V±15%
	頻率	47-63HZ
	功率因數	> 0. 9
	浪涌電流	無，軟啟動
輸出	輸出電壓	輸出電流
	0-5VDC	100A	200A	300A	500A	1000A
	0-15VDC	50A	100A	300A	800A	1000A
	0-30VDC	30A	50A	100A	300A	500A
	0-60VDC	10A	30A	50A	100A	300A
	0-80VDC	10A	30A	60A	100A	300A
	0-100VDC	10A	30A	50A	200A	300A
	0-150VDC	10A	30A	50A	100A	200A
	0-200VDC	10A	30A	50A	100A	200A
	0-300VDC	20A	40A	60A	80A	100A
	0-600VDC	10A	20A	30A	40A	50A
	0-1000VDC	6 A	12A	18A	24A	30A
	效率	>88%（標準交流輸入、滿載）
	電源調整率	＜±0.2% @ FS
	負載調整率	＜1% @ FS
	負載瞬變恢復時間	＜5mS
	電壓精度	≤±0.5%（讀數+量程）
	電流精度	≤±0.5%（讀數+量程）
	紋波	<0.5% @FS (滿載)
	過流	最大電流截流最大功率控制
數字顯示	電壓表測量精度	4位半LED顯示規格:0.5%@FS + 5digit
	電壓表解析度	Vo＜1000V :0.1V Vo ≥1000V :1V
	電流表測量精度	4位半LED顯示規格:0.5%@FS + 5digit
	電流表解析度	輸出100A＞Io≥10A: 0.01A 輸出1000A＞Io≥100A: 0.1A 輸出Io≥1000A: 1A
工作條件	溫度	儲存溫度:-15℃~+50℃ 工作溫度: -10℃～+40℃
	相對濕度	≤95％（無凝露）
	防護等級	IP20
	大氣壓力	80～106KPc（海拔2000m以下）
	噪聲	< 65 dB @ 1 米
保護		輸入缺相保護，輸入過壓保護，輸入欠壓保護，輸出過壓保護，輸出過流保護，短路保護，過熱保護
冷卻裝置		強制風扇冷卻
通訊接口		RS232/RS485/信號干接點提供相應的Modbus通訊協議

4. 技術優勢

能華公司專業致力于基于高頻軟開關技術的大功率程控直流穩壓電源的研發和生產，經過多年的研制和經驗的累積，率先使用具有國際先進水平的全負載范圍實現ZVZCS軟開關技術的直流電源商業化，程控直流穩壓電源具有極高的可靠性，技術達到國際先進水平，深得用戶的信賴和認可。我公司程控直流穩壓電源具有以下突出的優勢：

性能高 — 好用

該直流電源采用峰值電流控制和使用寬頻、高增益，低雜音OPAMP，所以在急劇變化的負載下，動態響應快，輸出穩壓精度高。同時輸出配備多級濾波器，EMI／EMC滿足EN61000-6-3，EN61000-6-1，輸出紋波低。

可靠性高 — 省心

主要部件采用進口元器件，德國西門子原裝IGBT模塊，美國UNITRODE公司控制芯片，先進成熟的軟開關技術和完善的保護電路（短路保護、限流保護、過熱保護、過壓保護、過流保護）保證IGBT可靠工作。而其他廠家大功率直流電源大多選用硬開關和可控硅控制。

效率高 — 省錢

具有國際先進水平的ZVZCS軟開關技術使電源高效率，低噪聲，高可靠性；整機效率高于85%；而國內其他廠家的大功率直流穩壓電源幾乎停留在硬開關和可控硅相控整流穩壓技術上，效率極低，可靠性差。用我們的直流電源可以為用戶每年節省不菲的電費。

功率密度高 — 省空間

由于采用先進的軟開關變換技術，品質高，體積小，重量輕，高功率密度，省空間。

開關頻率高 — 安靜

由于該設備的開關頻率都在24kHz以上，超出人耳的聽覺范圍，沒有令人心煩的噪聲。同時采用先進的靜噪技術,創(chuàng )造安靜舒適的工作環境。

操作說明

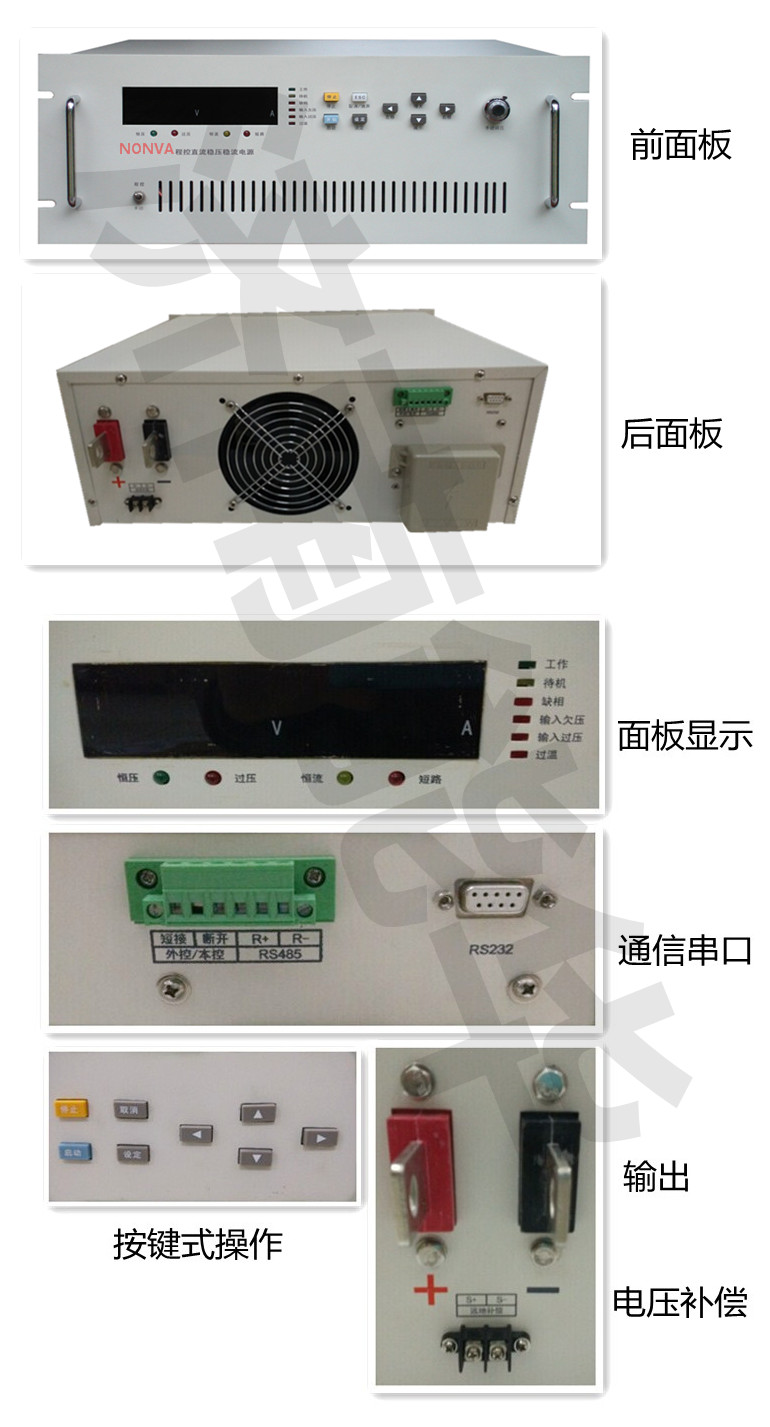

控制界面

序號	名稱	功能
①	8位數字 LED 顯示屏	顯示電源的工作參數和輸出電壓，電流值
②	指示燈	顯示電源的操作模式及當前工作狀態
③	功能按鍵	見功能按鍵說明
④	手動調壓	在手動狀態下，調整旋鈕可以連續調整輸出電壓
⑤	程控/手動切換開關	為了便于連續調整，我們增設了手動調壓功能

功能按鍵說明

【啟動】	啟動電源的輸出
【停止】	停止電源的輸出
【設定】	設定當前的現實數據，再次按下將保存數據。
【取消/消聲】	撤銷參數設定，停止聲音報警
【增大】	顯示狀態進行顯示參數選擇、設定過程中增大數據。
【減小】	顯示狀態進行顯示參數選擇、設定過程中減小數據。
【左移】	設定過程中移動設定位
【右移】	設定過程中移動設定位

系統參量說明

所有參量均在下表定義，下表中的變量均可以查看、修改，也可以通過上位機軟件查看、修改。

1．接通電源，顯示輸出電壓、電流。

2．通過按“增大”、“減小”鍵可以查看下表所示的信息。

3．按 “設定”鍵，進入設定狀態。參數可設定時數據閃爍。

4．參數閃爍時可以通過“左移”、“右移”、“增大”、“減小”鍵可以修改數據。

5．修改數據后，再次按下“設定”鍵，該參數被保存，同時退出設定狀態。修改參數后，按下“取
消”鍵，參數恢復設定前的數值。

順序	標志	參數名稱	單位	可更改性	備注
1	200.0 10.00	當前電壓電流顯示		否	顯示值
2	UO	當前電壓	V	否	顯示值
3	IO	當前電流	A	否	顯示值
4	PO	當前功率	W	否	顯示值
5	USET	電壓設定	V	是	恒壓設定值
6	ASEt	電流設定	A	是	恒流設定值
7	PSEt	功率設定	A	是	恒流設定值
8	IPST	恒流、恒功率設定		是	0：恒壓恒流控制 1：恒功率控制
9	SCEN	短路保護控制		是	1：短路保護 0：短路不保護
10	SrUn	上電自運行	V	是	1可以自運行
11	Addr	通訊地址	--	是	0~254
12	OUP	過壓設定	V	是	保護門限設定
