一、產品簡介：

   NHCRH系列應急升弓電源裝置主要應用于CRH型動車組蓄電池組虧電導致受電弓無法升起時，進行應急升弓作業，儲能采用高倍率放電的大容量動力磷酸鐵鋰電池組，采用BMS電池管理系統進行智能控制，具有體積小、重量輕、高可靠性等特點。

   內置BMS低功耗，功能包含電池單體高低告警,電池單體電壓高低保護,電池電壓告警保護恢復,電池總壓高低告警電池總壓高低保護,電池總壓告警保護恢復,充放電電流告警充放電電流保護,充電短路,放電短路,充放電過流短路恢復。電池溫度系統溫度MOS溫度高低告警,溫度高低保護，溫度告警保護恢復。支持主動充電限流和被動充電限流，支持電量以及運行顯示，液晶顯示。支持RS232/RS485通訊，支持通信MODEBUSY四遙以及新增擴展，支持板卡軟件功能模塊配置開關以及參數再修改，支持數據記錄500條，支持廠家信息16條。電池設備地址擴展到16位，并支持上位機修改。



二、產品特點：

由電源系統、電氣系統、操控顯示系統、電源監控管理系統及充電系統組成；

人機界面采用人機界面，符合工業級標準；

配置高性能鋰電充電器，具有短路、開路、過壓、過流保護功能；

主電路開斷控制須采用 MOS 管關斷方式，防止切換時發生觸點開關拉弧粘連的現象；

具有軟啟動保護功能，防止因電流沖擊降低電池的使用壽命。

具備一定抗震能力，滿足搬運和抗震的要求.

設備配置電池智能管理系統，具有過流保護功能，具備短路保護功能及多次短路自鎖死功能，防止損壞設備電池組。

設備須具有自動均壓功能，使電池組保持電壓平衡，電池需具備智能管理系統的功能，如何保障電池的使用壽命。

設備機箱外殼安裝狀態及故障提示燈，在設備需要充電維護時可進行自動聲光報警提醒，并能夠根據剩余電量分等級報警提示；

設備采用便攜鋁殼拉桿箱，機箱整體抗壓、減震、防淋、耐寒，攜帶方便。

支持RS232/RS485通訊，支持通信MODEBUSY四遙以及新增擴展，

支持數據記錄500條，支持廠家信息16條。



三、技術參數：

本裝置有DC24及DC96V兩種系列：

1、24V主要技術參數

1.1 容量 24V，48AH；

1.2 輸出電壓：20-28V；

1.3 充電器輸入電源：AC220V±10%，50Hz；

1.4 正常工作電流 100A；

1.5 最大瞬間電流 300A，持續時間不超過 3S；

1.6 最大充電電壓 29V；

1.7 放電截止電壓：18V；

1.8 充電工作溫度：-20 至 55℃；

1.9 放電工作溫度：-20 至 60℃；

1.10 保護功能：過壓、欠壓、過溫、過載、過流、短路保護。

1.11 外殼材質：鋁合金。



2、96V主要技術參數

2.1 容量 96V，20AH；

2.2 輸出電壓：72-109V；

2.3 充電器輸入電源：AC220V±10%，50Hz；

2.4 正常工作電流 40A；

2.5 最大瞬間電流 120A，持續時間不超過 3S；

2.6 最大充電電壓 110V；

2.7 放電截止電壓：72V；

2.8 充電工作溫度：-20 至 55℃；

2.9 放電工作溫度：-20 至 60℃；

2.10 保護功能：過壓、欠壓、過溫、過載、過流、短路保護。

2.11 外殼材質：鋁合金。

四、產品外觀：

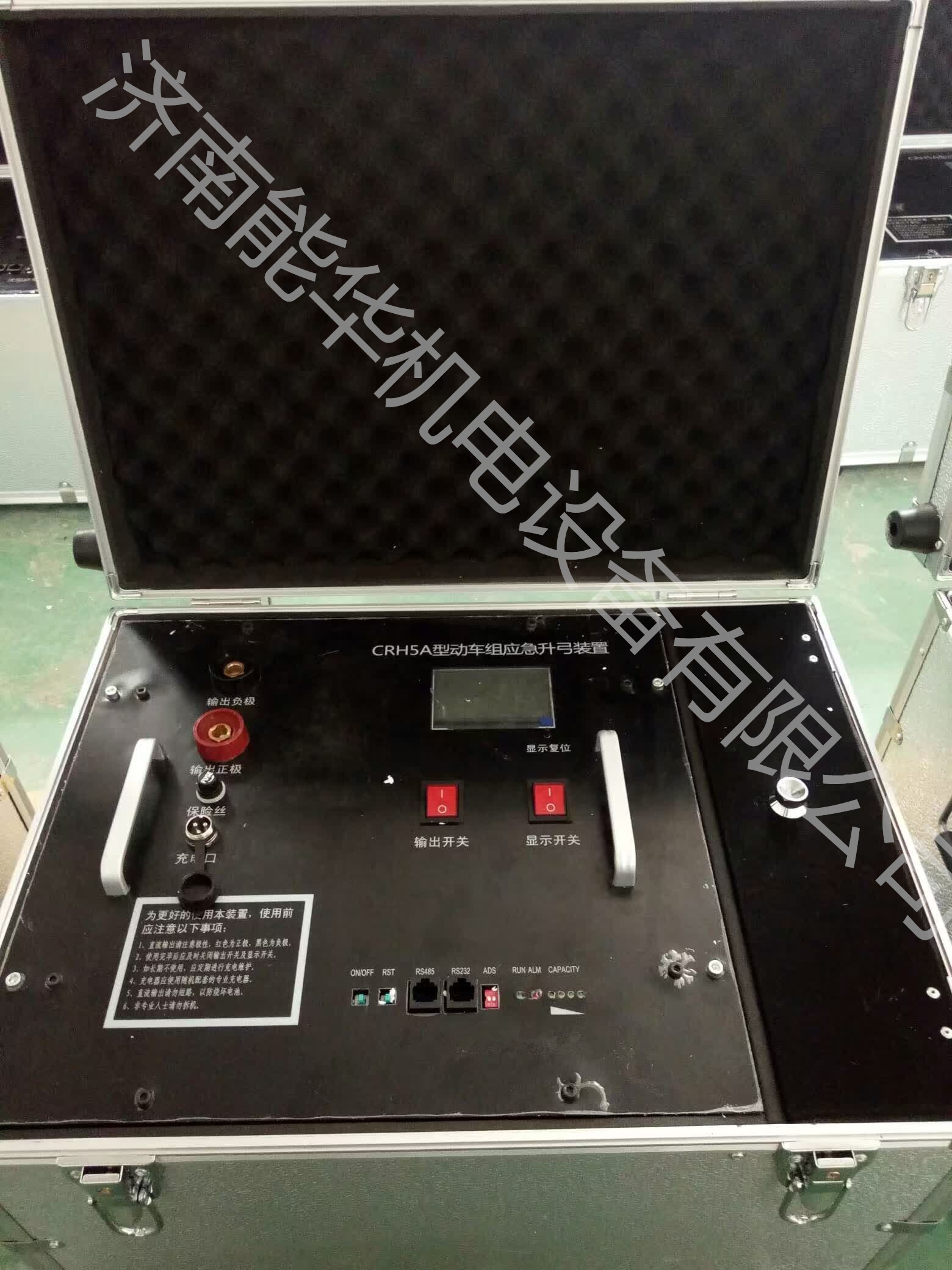

產品面板

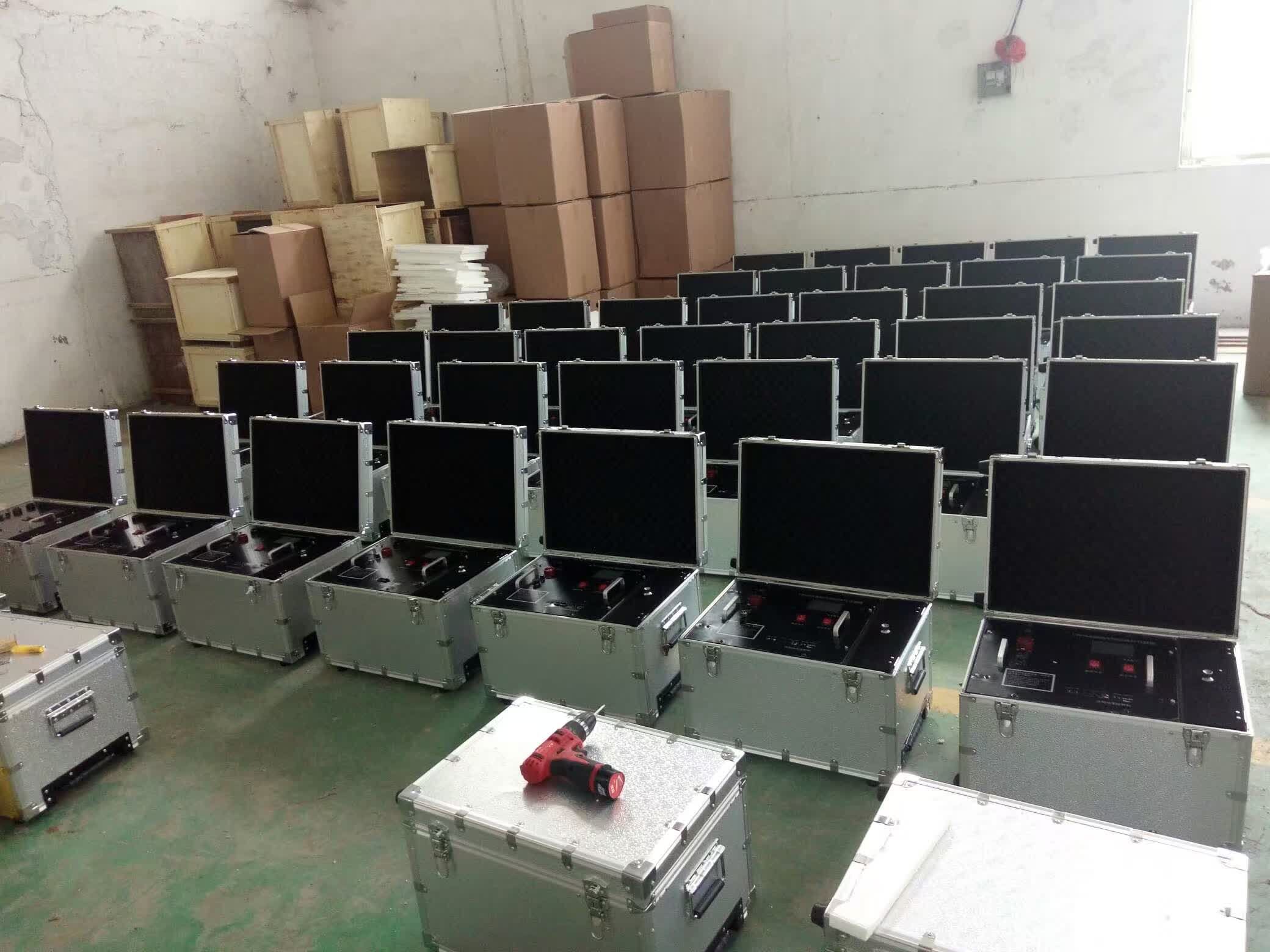

批量用于某動車機務段60套
