NHQ系列嵌入式通信電源系列概述

NHQ系列嵌入式直流通信系統是濟南能華公司主要針對移動通信、衛星通信地面站、微波通信供電、小型程控交換機等我國通信領域量身打造和自主研發生產的直流不間斷電源產品。該系列嵌入式直流通信電源系統采用全橋軟開關技術，效率高，最高可達92％以上。整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。完善的電池管理，有負載下電和電池低電壓保護（LVLD＋LVBD）及二次下電功能，能實現溫度補償、自動均浮充控制、自動調壓、電池容量計算、在線電池檢測等功能。該系統采用網絡(luò )化設計，提供多種通信接口（如RS485、干接點），組網靈活，可實現本地和遠程監控，無人值守。該系統同時還具備完備的故障保護、故障告警功能，完備的交、直流側防雷設計，適應多雷暴地區。全正面的操作和維護，可以靠墻安裝，有效節約空間。超低輻射，采用先進的電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）。

NHQ系列嵌入式通信電源系統特點

□ 系統總配置容量：－48VDC/10-150A
□ 整流模塊采用有源功率因數補償技術，功率因數≥0.99
□ 交流輸入電壓正常工作范圍寬至90～290V,支持直流110V輸入
□ 系統工作溫度-40℃～+55℃，擴展工作溫度范圍寬至75℃（需降額）
□ 采用軟開關技術設計，效率>94%
□ 完善的電池管理，有負載下電和電池低電壓保護等功能， 延長電池壽命
□ 整流模塊采用無損傷熱插拔技術，方便維護
□ 完善的交、直流側防雷設計，適應多雷暴地區
□ 完備的故障保護、故障告警功能
□ 超低輻射，采用先進的電磁兼容設計，設計符合EN61000-6-3和EN61000-6-2的要求
□ 安全可靠，系統設計全面符合安全標準EN60950和IEC950

NHQ系列嵌入式通信電源系統構成

     +  +  +  配電部分

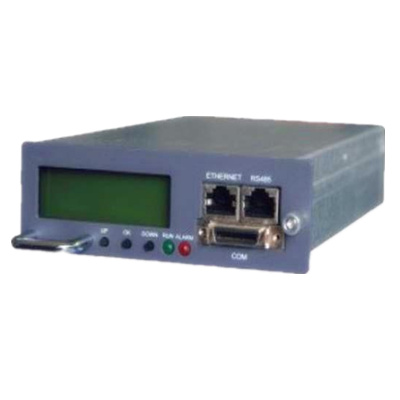

 ● 整流模塊（10-30A）              ● 監控模塊                       ● 19英寸1U/2U/3U標準機箱                       ●  交流配電、直流配電

   （詳細功能介紹）              （詳細功能介紹）

NHQ系列嵌入式通信電源系統應用范圍

● 交換機 ● 傳輸設備 ● 微波設備 ● 電力通信設備
● 接入網 ● 移動基站 ● 衛星地面站 ● 軍用通信設備
NHQ系列嵌入式通信電源系統主要產品

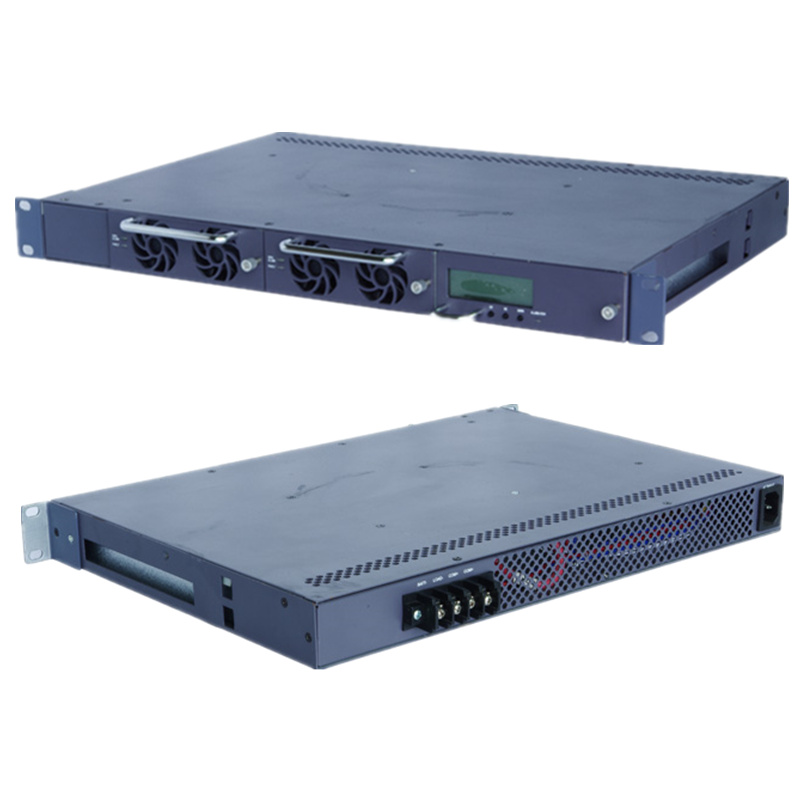

	產品名稱	48V60A嵌入式通信電源系統	產品型號	NHQ48-60
	產品特點	●交流輸入：90V-280VAC; ●直流輸出：48V 60A; ●尺寸：19英寸1U   44mm（高）×482.6mm（寬）×255mm（深）

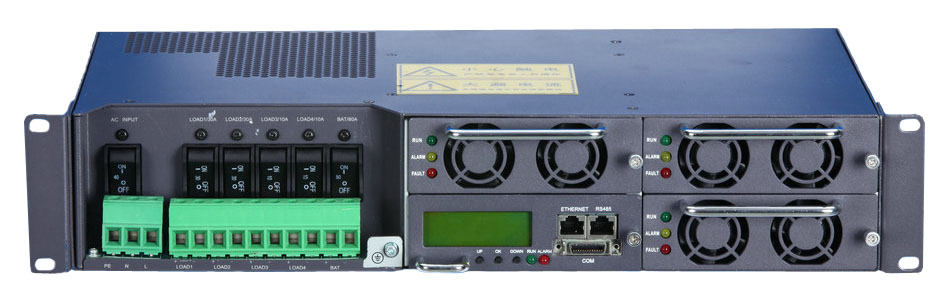

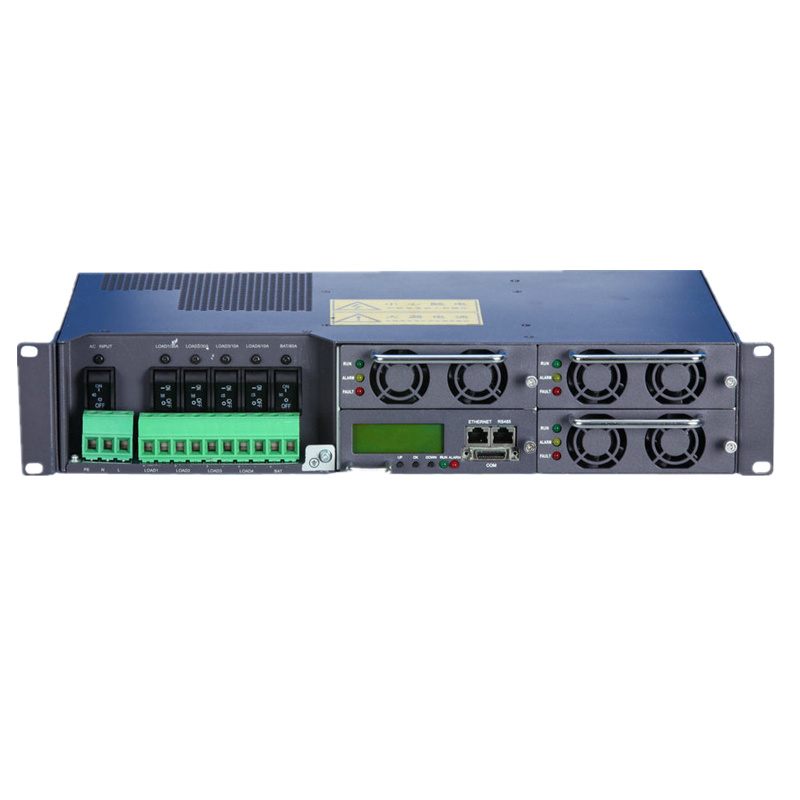

	產品名稱	48V90A嵌入式通信電源系統	產品型號	NHQ48-90
	產品特點	●交流輸入：90V-280VAC; ●直流輸出：48V 90A; ●尺寸：19英寸2U   86.1mm（高）×482.6mm（寬）×280mm（深）

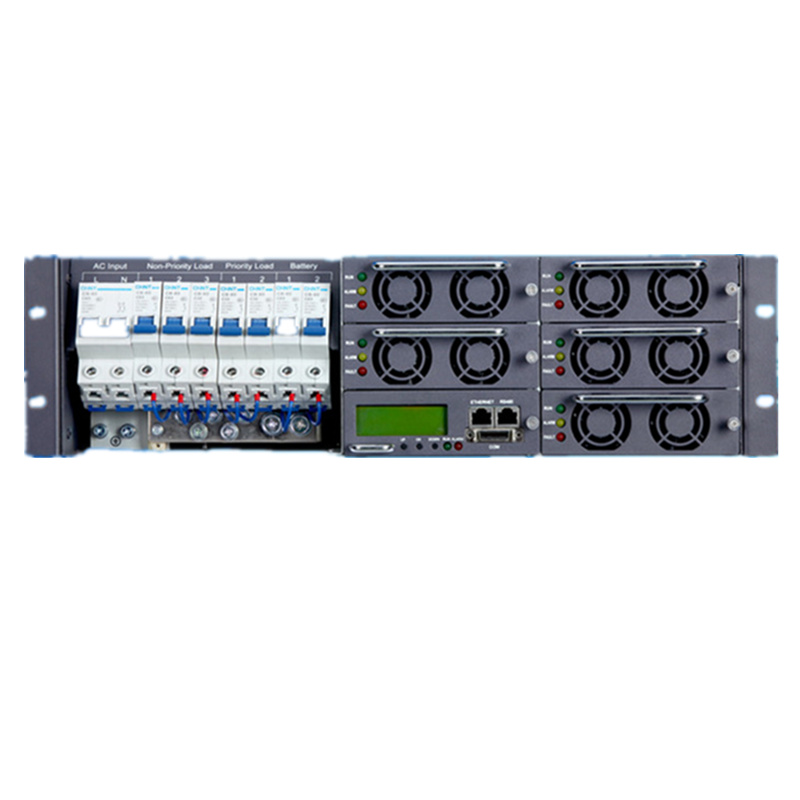

	產品名稱	48V150A嵌入式通信電源系統	產品型號	NHQ48-150
	產品特點	●交流輸入：90V-280VAC; ●直流輸出：48V 150A; ●尺寸：19英寸3U   128.5mm（高）×482.6mm（寬）×280mm（深）
