一、設備簡介
電動汽車充電機采用結全橋移相軟開關脈寬調制（PWM）技術，以英飛凌第四代IGBT功率模塊作為開關元器件，由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。整機具有體積小、重量輕、高效節能、可靠性高等突出特點。主要應用于各種高速公路、城市道路、公園、碼頭、景區、停車場、大型購物中心、小區等地方的電動汽車充電使用。
二、工作原理

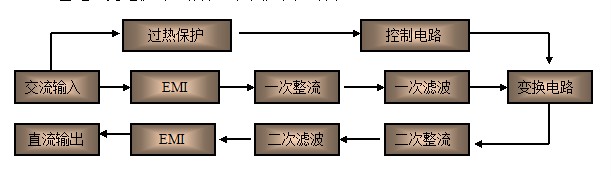

電動汽車充電機原理框圖
開關電源采用脈寬調制（PWM）技術，以英飛凌第四代IGBT功率模塊作為開關元器件，由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。電源工作原理如下：
1、工頻交流380V經整流濾波成504V左右的直流電；
2、 IGBT在控制電路產生的PWM波形控制下，將上述直流電逆變?yōu)?0kHz的方波交流電；
3、高頻變壓器絕緣降壓傳遞功率；
4、輸出整流，電抗器濾波，輸出符合設定要求的直流電壓和電流；
5、顯示電路顯示工作電流、工作電壓。
三、 主要技術指標
◆輸入電壓：110VAC,220VAC,380VAC,0-1000VDC任選；
◆輸出電壓：0—1500VDC可做成連續可調式或觸摸屏設定；
◆輸出電流：0—1500ADC可做成連續可調式或觸摸屏設定；
◆電壓、電流、時間、故障顯示，具有過壓、欠壓、過流、過熱、缺相、防反接保護功能；
◆負載調整率： ≤±0.5% ；
◆穩壓穩流精度： ≤± 0.5% ；
◆紋波系數：≤ 0.5% ；
◆電壓調整率：≤ 0.5% ；
◆電流調整率：≤ 0.5% ；
◆冷卻方式：自然冷卻或強制風冷；
◆安裝方式：車載/移動/固定/便攜 ；
◆工作環境：-10~+40 ℃ ；
◆工作方式：手動或自動；
◆通信方式RS485、CAN2.0 、RS232；
◆主要規格
|
輸入電壓 |
輸出電壓 |
輸出電流 |
功率因數 |
滿載效率 |
|
三相380Vac |
50-80 Vdc |
2-125A |
≥ 0.98 |
≥ 0.92 |
|
三相380Vac |
50-400 Vdc |
2-25A |
≥ 0.98 |
≥ 0.92 |
|
三相380Vac |
50-400 Vdc |
5-50 A |
≥ 0.98 |
≥ 0.92 |
|
三相380Vac |
50-400 Vdc |
5-100A |
≥ 0.98 |
≥ 0.92 |
|
三相380Vac |
50-500 Vdc |
5-20A |
≥ 0.98 |
≥ 0.92 |
|
三相380Vac |
50-500 Vdc |
5-50A |
≥ 0.98 |
≥ 0.92 |
|
三相380Vac |
50-600 Vdc |
5-50A |
≥ 0.98 |
≥ 0.92 |
|
三相380Vac |
50-650 Vdc |
5-80A |
≥ 0.98 |
≥ 0.92 |
|
三相380Vac |
50-750 Vdc |
5-100A |
≥ 0.98 |
≥ 0.92 |
四、安全性
接地：電源外殼具有良好的接地裝置
絕緣電阻：在正常大氣條件下，交流輸入端與機殼，直流輸出端與機殼之間的絕緣電阻值≥100MΩ,濕度條件下≥2MΩ
介電強度：在正常大氣條件下，交流輸入端與機殼施加交流1200V（漏電流5mA）, 直流輸出端與機殼之間施加交流800V（漏電流5mA）,1min內不發生擊穿，飛弧和閃爍等現象
五、 電磁兼容性
電源的電磁兼容性符合GB151A-97的相關規定
六、 環境適應性
溫度：
-10℃～50℃（工作溫度）
-25℃～60℃（儲存溫度）
濕度：滿足GB367A-2001的規定
鹽霧：滿足GB367A-2001的規定
七、人機界面
確認電池極性正確無誤后將插頭接到充電機的輸出端子上，并將輸入線與AC220V連接，打開充電機前面板上電源開關。
檢查所有連線可靠正確連接后，打開電源總開關。

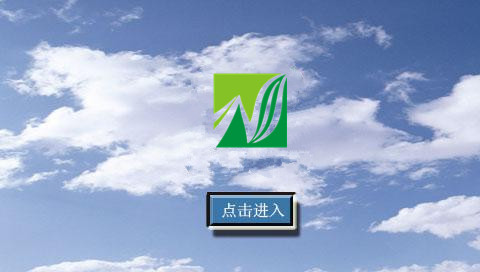

按下“點擊進入”按鈕后進入密碼輸入界面

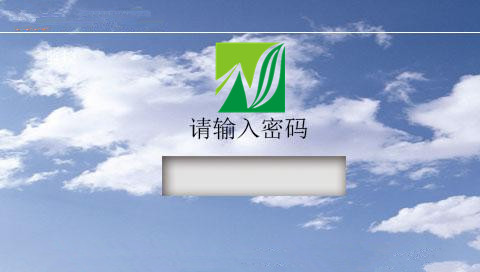

輸入開機密碼“888888”，按下：“OK”鍵后進入參數設定界面
在此界面輸入輸出電壓，輸出電流工作時間以及充電容量。輸入完畢后按“OK”鍵確認（每設置一項都要點“OK”鍵確認），然后按“開機”鈕，電源將進入工作狀態，送出繼電器吸合信號，進入運行狀態監控界面。當系統檢測到正常輸入電壓后主接觸器吸合，電源開始工作。

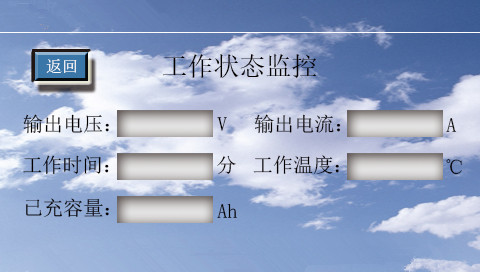

電源工作后點擊監控界面，在此界面將顯示 “輸出電壓”、“輸出電流”、“工作時間” 、“工作溫度” 、“已充容量”等參數。
一旦出現故障后在故障信息欄將顯示相應的故障內容。
