NHDAG系列工頻UPS正弦波逆變器產品簡介
本產品是工頻正弦波逆變電源，采用CPU集成控制的設計理念,純正弦波輸出,能有效地提高產品的可靠性,可擴展性;抗沖擊能力強,且具有：直流電和市電自動切換功能（UPS功能）；無人值守，自動恢復功能；市電互補控制功能;市電穩壓功能（AVR功能）。
主要功能
1、輸出穩壓穩頻功能：市電電壓不穩定，經過本機器后，輸出電壓精準穩定，如在中國，在電力缺乏的時候，市電電壓為190V，53Hz，則經過本機器后，輸出電壓為220V±3%，50Hz±0.5；輸出穩定的電壓有利于保護用電設備。
2、逆變功能：直流電DC轉為交流電AC；與電瓶組合后，當家庭、辦公區、超市，工業區等停電后，即可組成綠色環保無聲發電機；當在戶外無市電區域，即可組成移動電源，方便用戶在戶外使用家庭電器；在新能源行業中，逆變器是一個重要的不可缺少的組成部分；
3、智能充電功能：當電瓶沒電時，連接上市電和本機器后，機器將自動為電瓶充電，智能充電有利的保護好電瓶以及延長了電瓶的使用壽命；當機器連接市電和電瓶組成UPS系統后，系統在輸出市電的同時也為電瓶自動充電；
充電方式分為三段充：
段I：用最大恒定電流快速充電，以盡快提升備用電力。
段II：轉為恒定電壓漸漸將電池充滿電，給充分時間電池吸收能量，保護電池電極延長壽命同時避免電池過充。
段III：當感測到電池充滿時，會(huì )轉用浮充電壓以維持電池長久在滿電量狀態，并且自動檢測電池電量，充電完成自動停止工作節省電力。
內置充電器逆變器的特點是解決了電池不能充電的煩惱，不需要另配充電器。
4、UPS 功能：與電瓶和市電連接后，組成輸出UPS系統，確保負載不會(huì )因為突然市電停電而關閉，保證了市電停電后負載還能繼續工作；
步驟1：當有市電時，市電經過穩壓后直接輸出，并且同時為電瓶充電；
步驟2：當市電突然停電后，在5ms內系統自動切換成逆變供電，確保輸出不間斷；
步驟3：當突然間有市電后，系統自動轉換為市電供電，同時為電瓶充電；
NHDAG系列工頻UPS正弦波逆變器產品特性
★ 采用工頻變壓器，純正弦波交流輸出，負載能力強；
★ 自動高低壓調整功能（AVR），超寬電壓范圍輸入，能適應任何惡劣的電力環境；
★ 本系列產品抗負載能力強，帶載能力強，除了可帶動各類阻性負載，還可帶載各類感性型設備，比如馬達，空調，電鉆，日光燈，氣體燈等；幾乎可以帶動所有的負載；
★ 可以接入電瓶的同時，接入市電；
★ 優先選用市電工作，市電帶動負載的同時，給電瓶智能充電；
★ 市電斷開，會(huì )自動轉換到電瓶供電，而用電器不間斷工作；
★ 先進的恒流自動充電線路，延長電池壽命；
★ 具有完善的電池欠壓、過載、過放、短路保護功能；
★ 內置充電器采用平恒與浮充相結合的充電方式 ；
★ 人性化設計，LCD液晶屏顯示；
NHDAG系列工頻UPS正弦波逆變器工作模式及產品接線示例（圖示為太陽能及市電互補型）
一、工作模式：
1、純逆變型（無市電）：直接由蓄電池經過逆變器，輸出交流正弦波交流電，供負載使用；
2、市電互補型（有市電）：在輸入市電正常時，由市電直接供電;當市電電壓過高或過低時,由逆變器內部降壓繞組或升壓繞組自動對市電進行調節,使逆變器輸出較為穩壓的交流市電;同時雙向逆變器可向電池組進行充電；當市電異�；驍嚯姇r(shí),由電池組供電,電池組提供的直流電,經過雙向逆變器,逆變成純正的交流電,供負載使用;

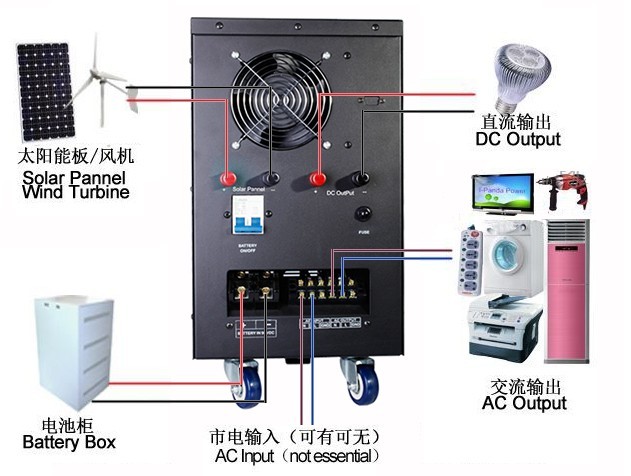

二、接線示意圖
NHDAG系列工頻UPS正弦波逆變器型號規格及技術參數
|
型號 |
NHDAG-500VA |
NHDAG-700VA |
NHDAG-1000VA |
NHDAG-1500VA |
NHDAG-2000VA |
NHDAG-3000VA |
NHDAG-4000VA |
|
容量 |
500VA |
700VA |
1000VA |
1500VA |
2000VA |
3000VA |
4000VA |
|
持續最大輸出功率（W） |
350 |
500W |
700W |
1000W |
1500W |
2000W |
3000W |
|
瞬間最大輸出功率（W） |
700W |
1000W |
1400W |
2000W |
3000W |
4000W |
6000W |
|
輸入直流電壓（V） |
12/24 |
24/48 |
|
充電電流(A) |
0-15 |
|
產品尺寸 (mm) |
315*210*120 |
390*140*210 |
400*180*320 |
420*200*330 |
|
包裝尺寸 |
385*270*185 |
480*205*275 |
470*250*430 |
510*290*440 |
|
凈重 |
7 |
8 |
12 |
14 |
20 |
23 |
31 |
|
毛重 |
8 |
9 |
13 |
16 |
22 |
25 |
33 |
|
|
|
型號 |
NHDAG-5000VA |
NHDAG-6000VA |
NHDAG-7000VA |
NHDAG-8000VA |
NHDAG-10000VA |
NHDAG-15000VA |
NHDAG28-000VA |
|
容量 |
5000VA |
6000VA |
7000VA |
8000VA |
10000VA |
15000VA |
28000VA |
|
持續最大輸出功（W） |
3500W |
4000W |
5000W |
6000W |
7000W |
10000W |
20000W |
|
瞬間最大輸出功（W） |
7000W |
8000W |
10000W |
12000W |
14000W |
20000W |
40000W |
|
輸入直流電壓（V） |
24/48 |
48/96 |
96/192 |
|
充電電流(A) |
0-15 |
0-20 |
0-25 |
|
產品尺寸 (mm) |
420*200*330 |
465*245*465 |
465*245*465 |
570*265*600 |
|
包裝尺寸 |
510*290*440 |
500*250*500 |
500*250*500 |
660*350*750 |
|
凈重 |
40 |
50 |
53 |
57 |
68 |
78 |
88 |
|
毛重 |
43 |
60=52+8(木) |
63=55+8(木) |
67=59+8(木) |
78=70+8(木) |
88=80+8(木) |
98=90+8(木) |
|
通用參數 |
|
交流輸入 |
電壓 |
220V±35%/110V±35% |
|
電流 |
60HZ±3%/50HZ±3% |
|
交流輸出 |
電壓 |
100V±3%/110V±3% 、 220V±3%/230v±3%、240V±3% |
|
頻率 |
60±0.5HZ/50±0.5HZ |
|
電瓶充電 |
充電時間 |
根據電瓶容量及數量, <, /o:p> |
|
電瓶保護 |
自動檢測及充、放電保護，智能管理 |
|
顯示 |
顯示方式 |
LCD |
|
顯示信息 |
輸入電壓、輸出電壓、輸出頻率、電瓶容量、負載狀況、狀態信息 |
|
輸出波形 |
純正弦波輸出，波形失真率≤3 |
|
過載能力 |
120%負載時1分鐘自動關閉，130%時10秒關閉 |
|
轉換頻率 |
平均轉換效率90% |
|
轉換時間 |
當突然沒市電時切換到逆變輸出的時間≤5ms
在逆變過程中，突然有市電輸入時，從逆變 轉為市電時間為≤5ms |
|
保護功能 |
輸出過載保護，輸出短路保護，電瓶反接保護，輸入電壓過高保護，輸入低壓保護，過熱保護 |
|
使用環境 |
溫度 |
-10℃~50℃ |
|
濕度 |
10%~90% |
|
海拔高度 |
≤4000m |
此機器為外接電池，根據要求備用時間配置電池容量。以上為本公司的標準參數，如有改動恕不通知；可為客戶提供技術支持，OEM服務；
