產品名稱：NHDAG2203三相電力工頻逆變電源（DC220V/AC380V)
產品類別：電力專用逆變電源
在線咨詢：
聯系電話：15169197576
工作時間：周一至周五 早上9:00-下午5:30
產品簡介：

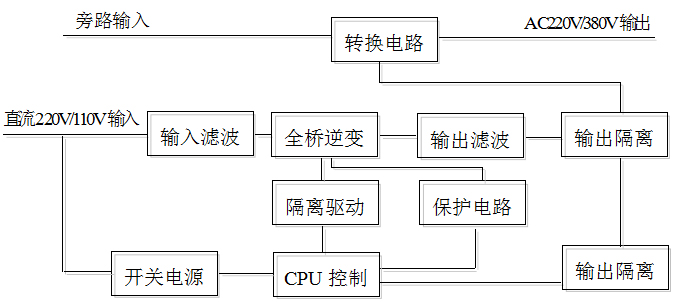

我公司生產的NHDA2203系列三相電力專用逆變電源，輸入直流220V；輸出交流380V，該電源采用以微處理器為核心PWM方式制作，再配有隔離變壓器整合系統，高集成化數字電路設計，工頻隔離變壓器純正弦波輸出，波形純凈的穩定輸出，主要針對發電廠、變電站、供電局等電力系統的特點和要求設計制造，它可以利用發電廠或變電站現有的直流屏，組成電力專用逆變電源，實現可靠的直流加可靠的逆變電源，廣泛應用于110VDC或220VDC電力系統。如圖所示：
產品特點：
※ 采用美國INTEL公司微處理器，原裝日本三菱IGBT
※ 采用高集成化數字電路設計，提高機器效率并有效減少故障率
※ 純正弦波輸出，波形純凈、穩定
※ 輸出采用隔離變壓器，輸出電壓穩定，安全
※ 全橋電路結構，適用于任何負載
※ 允許在開機狀態下切斷直流后，自動切換到市電旁路，不影響負載的供電，方便對直流供電系統進行維護和更換
※ 具有提損耗、過載能力強、保護功能齊全、模塊化封裝等特點，保證了逆變過程的穩定可靠
※ 具有輸出短路保護；超強防雷擊、浪涌及突波保護；過流保護；輸入過壓、欠壓保護；內部過溫保護
技術參數：
|
型 號 |
NHDA1KVA-2203 |
NHDA3KVA-2203 |
NHDA5KVA-2203 |
NHDA10KVA-2203 |
NHDA20KVA-2203 |
|
|
直流輸入 |
額定電壓V |
220 |
||||
|
電壓范圍V |
180—300 |
|||||
|
額定電流A |
10.1 |
15.2 |
25 |
49.4 |
99 |
|
|
旁路輸入 |
輸入電壓范圍 |
380±15%Vac |
||||
|
輸入額定電流A |
3.0 |
4.5 |
7.6 |
15.2 |
30.3 |
|
|
切換時間 |
旁路↔逆變ms |
≤4 |
||||
|
交
流
輸
出 |
額定容量KVA |
2 |
3 |
5 |
10 |
20 |
|
額定功率KW |
1.6 |
2.4 |
4.0 |
8.0 |
16 |
|
|
額定電壓V |
380Vac |
|||||
|
額定頻率Hz |
50Hz |
|||||
|
額定電流A |
3.0 |
4.5 |
7.6 |
15.2 |
30.3 |
|
|
電壓精度V |
380V±3% |
|||||
|
頻率精度Hz |
50Hz±0.05Hz |
|||||
|
波形失真率(THD) |
≤3%（線性負載） |
|||||
|
三相負載不平衡能力 |
≤100% |
|||||
|
動態響應負載0~100% |
5% |
|||||
|
功率因數（PF） |
0.8 |
|||||
|
過載能力 |
150%，10秒 |
|||||
|
峰值系數CF |
3：1 |
|||||
|
逆變效率 |
90%（80%阻性負載） |
|||||
|
工 作 環 境 |
耐壓要求（輸入輸出） |
2000Vac，1分鐘 |
||||
|
噪音（1米） |
≤50db |
|||||
|
使用環境溫度 |
-10℃~~+50℃ |
|||||
|
濕度 |
0~~90%，不結露 |
|||||
|
使用海拔m |
≤2000 |
|||||
|
保護功能 |
完善的輸入接反、欠壓保護，輸出過載、短路保護，過熱保護 |
|||||
|
其他 |
采用工頻隔離變壓，純正弦波輸出，完全穩定，帶載能力強 |
|||||
| 智能通信 | RS485/RS232及相關干接點信號 | |||||
| 外觀結構 | 機架式/地面式/標準電力機柜式 | |||||
|
型 號 |
NHDA30KVA-2203 |
NHDA45KVA-2203 |
NHDA60KVA-2203 |
NHDA100KVA-2203 |
NHDA200KVA-2203 |
|
|
直流輸入 |
額定電壓V |
220 |
||||
|
電壓范圍V |
180—300 |
|||||
|
額定電流A |
136 |
222 |
296 |
496 |
988 |
|
|
旁路輸入 |
輸入電壓范圍 |
380±15%Vac |
||||
|
輸入額定電流A |
45 |
68.4 |
91.2 |
152 |
304 |
|
|
切換時間 |
旁路↔逆變ms |
≤4 |
||||
|
交
流
輸
出 |
額定容量KVA |
30 |
45 |
60 |
100 |
200 |
|
額定功率KW |
24 |
36 |
48 |
80 |
160 |
|
|
額定電壓V |
380Vac |
|||||
|
額定頻率Hz |
50Hz |
|||||
|
額定電流A |
45 |
68.4 |
91.2 |
152 |
304 |
|
|
電壓精度V |
380V±3% |
|||||
|
頻率精度Hz |
50Hz±0.05Hz |
|||||
|
波形失真率(THD) |
≤3%（線性負載） |
|||||
|
三相負載不平衡能力 |
≤100% |
|||||
|
動態響應負載0~100% |
5% |
|||||
|
功率因數（PF） |
0.8 |
|||||
|
過載能力 |
150%，10秒 |
|||||
|
峰值系數CF |
3：1 |
|||||
|
逆變效率 |
90%（80%阻性負載） |
|||||
|
工 作 環 境 |
耐壓要求（輸入輸出） |
2000Vac，1分鐘 |
||||
|
噪音（1米） |
≤50db |
|||||
|
使用環境溫度 |
-10℃~~+50℃ |
|||||
|
濕度 |
0~~90%，不結露 |
|||||
|
使用海拔m |
≤2000 |
|||||
|
保護功能 |
完善的輸入接反、欠壓保護，輸出過載、短路保護，過熱保護 |
|||||
|
其他 |
采用工頻隔離變壓，純正弦波輸出，完全穩定，帶載能力強 |
|||||
| 智能通信 | RS485/RS232及相關干接點信號 | |||||
| 外觀結構 | 地面式/標準電力機柜式 | |||||
