一、產品概述：
電力專用UPS是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能 。主要用于電力運動、RTU、電力載波、電力監控等。市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器給負載供 電；若交流電網輸入異�；驍嚯姇r(shí)，則由電力系統后備的直流屏經逆止二極管逆變供電，當直流屏欠壓或斷電時，靜態開關切換到旁路供電；市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。

二、工作原理：

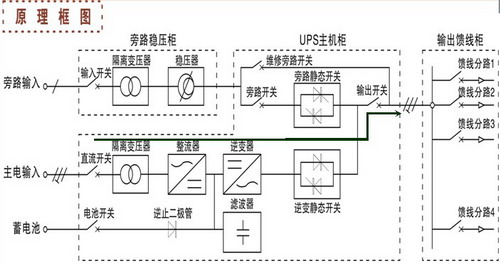

1、市電工作模式

　　主電交流電輸入經隔離變壓器、整流器、濾波器變換成穩定的直流后，再通過SPWM逆變器、逆變?yōu)V波器、隔離變壓器逆變出純凈的交流電通過逆變靜態開關切換到輸出。

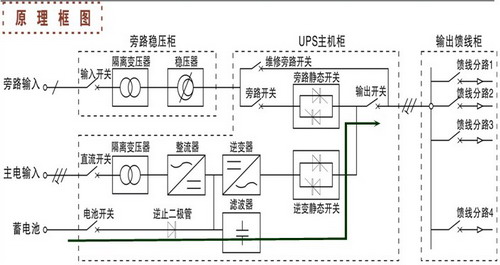

2、逆變工作模式

　　當主電異常時，直流屏蓄電池通過SPWM逆變器逆變出交流電，通過逆變靜態開關切換到輸出。

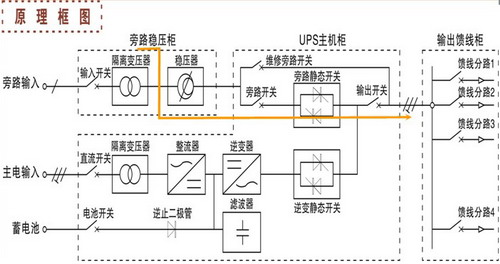

3、旁路運行模式

　　當逆變器未開啟或異常時，轉換為旁路運行，輸出負載轉為由旁路輸入經旁路靜態開關輸出。

4、手動維修運行模式

市電正常時，單相220V交流（或三相380V）經過隔離，整流濾波后給逆變器供電，若交流輸入斷電，則將電力系統自備的直流屏經過反二極管給逆變器供電，再經過輸出隔離后給重要負載供電；若直流屏斷電，則扔由交流輸入供電；若逆變器過載或故障，則由靜態開關切換至旁路供電。

三、產品特點：
※采用豪華機柜，美觀大方

※采用工頻隔離變壓器，大功率日本三菱原裝IGBT模塊和三菱IGBT專用的驅 動芯片，很大程度上提高電源的可靠性，抗沖擊能力

※市電供電/直流逆變供電之間零延時轉換；逆變      旁路≤4ms

※交流輸入、直流輸入和交流不間斷輸出之間完全隔離

※具有零延時，保證在交流輸入斷電后，輸出沒有任何中斷

※采用DSP數字化控制技術，智能型檢測及監控功能

※高速I(mǎi)GBT驅動逆變器

※無源接點和RS232/485監控

※瞬態響應時間短、波形失真小、逆變效率高、輸出電壓穩定，過載能力、抗干擾能力強

※具有過壓、欠壓、過流、短路、接反等多種保護功能

※大屏幕LCD中文操作監控界面
◆整流器
單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±10%，負載在100%的范圍內變化時，整流器輸出直流電壓穩定在±1%內。
◆逆變器
采用SPWN技術，通過IGBT模塊逆變器把直流電壓變換為標準的正弦波交流電壓，就可以最大程度地降低失真，減小濾波器的體積。這樣在負載變化時取得極好的動態特性。
◆直流屏
在市電欠壓或故障時，與直流端相聯的直流屏就會(huì )自動毫無間斷地供電。直流屏放電時會(huì )給出信號。如果放電至極限電壓，系統就會(huì )轉入備電運行。在接近終止放電電壓時，系統將給出警示信號。
◆市電/備電
在使用雙路交流（市電為主電，另外一組為備電）的機型時，市電異�；蚬收蠒r(shí)，轉為備用電源供電。兩路交流輸入都故障時，才轉為直流屏供電。
◆ 靜態開關
靜態開關可實現不間斷的完成旁路與逆變的切換功能，切換可以自動完成也可以通過手動完成。
◆智能監控
通過RS232/RS485、無源接點、電量變送信號將UPS的工作狀態和數據實時的傳輸到DCS系統，實現智能監控。
四、技術參數

型號	NHDUPS-10	NHDUPS-15	NHDUPS-20	NHDUPS-30	NHDUPS-40	NHDUPS-50	NHDUPS-60	NHDUPS-80
標稱容量	10KVA	15KVA	20KVA	30KVA	40KVA	50KVA	60KVA	80KVA
工作方式及原理	在線式供電、靜態旁路開關（無間切換），雙重轉換技術，輸入輸出電壓完全隔離
交 流 輸 入
相 數	單相/三相
標稱相電壓	220V±1%(穩態負載)，220V±3%(負載波動)
標稱頻率	50Hz / 60Hz ± 0.05 (電池供電)
輸入功率因數	≥ 0.8
輸入波形	正弦波
總諧波失真	線性負載<2%，非線性負載<4%
動態負載電壓瞬變 (0-0%?lt:/SPAN	< 5%
瞬間恢復時間	10 < ms
過載能力	過載125%min，過載150%1min
系 統 指 示
滿載效率	91%	91%	92%	92%	92%	93%	93%	95%
電腦通訊接口	無源接口/RS232(遠程網絡(luò )監控選件)
運行溫度	0℃ ～ 40 ℃
相對溫度	30% ～ 90%（無凝結）
運行高度	< 2000 m （每增加100m下降1%，最高4000m）
冷卻方式	強制通行（溫控式）
噪音	48 - 55dB		53 - 65dB			55 - 65dB
外 形
箱體顏色	灰白色（可選）
尺寸（W x D x H）mm	800 x 600 x 2260/800 x 800 x 2260					1000 x 800 x 2260/1200 x 800 x 2260
主機重量	258	350	400	480	580	650	900	950
選 件	RS485/網絡(luò )適配器（SNMP）/諧波補償柜/輸入輸出配電柜/輸入輸出隔離柜 /防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸
